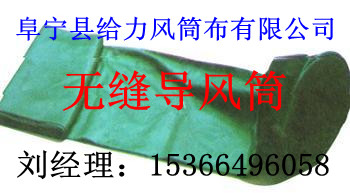

无缝导风筒
无缝导风筒--阜宁县给力风筒布有限公司
一、用途:用于煤矿、隧道、井下局部扇风机进行通风;
二、无缝导风筒结构及规格尺寸
      无缝导风筒品种:风筒按涂覆布材料分为橡胶涂覆布正压风筒、塑料涂覆布正压风筒和橡塑涂覆布正压风筒。

1-端圈        2-吊环安装线      3-吊环      4-反边

项目  尺寸  允许误差(mm)
风筒直径(D)  300  400  450  500  600  800  1000    0±6
风筒长度(L)  5            10            20  0±100
注:1、无缝风筒尺寸或特殊形状规格的异型风筒、弯头、三通等,可根据需方要求制造。
        2、无缝风筒吊环、端圈等金属配件的规格如有特殊要求由供需双方商定。
        3、无缝风筒两端加反边其长度L,为150-200mm。
三、无缝导风筒通风性能测试报告

无缝导风筒直径,mm    百米风阻(N·S  2  /M  8  )    百米漏风率,%
300    ≤811.0    ≤4.0
400    ≤196.0
(450)  ≤122.0
500    ≤54.0
600    ≤24.0
800    ≤6.0
1000    ≤2.0
注:每条无缝导风筒长度为10m时。
四、风筒耐风压性:风筒经耐风压试验后不得产生风筒脱节、涂覆布撕裂、接缝开口等现象。风筒直径膨胀率不得大于3.0%.
        1、耐风压测定:使无缝导风筒内压达到5000~5100Pa,并保持5min,观察无缝导风筒有无脱节、撕裂、接缝开口等异常现象;
        2、膨胀率测定:在无缝导风筒耐风压测定的同时,用卷尺测量导风筒周长,计算导风筒直径膨胀率。
五、包装  运输贮存
        1、导风筒吊环应折叠在外侧,用编制袋包装。
        2、导风筒在运输过程中,防止机械撞击和摩擦,避免日晒、雨淋。
        3、产品应贮存在通风良好的库房内,堆码不得过高,以免影响使用质量,使用过的导风筒,应先冲洗凉干,然后再折叠存放,禁止与有损于橡胶和塑料品质的物质接触,避免阳光直射、雨淋,仓贮温度应在-15℃~35℃之间,相对温度45-75﹪之间,并距热源1m以外。
        4、产品在规定的运输、贮存条件下,自生产日期起,贮存期1年内其阻燃性、抗静电性符合本标准的规定。
        5、导风筒应根据巷道及风机风量大小等要求选择适当规格,以及弯头、三通等异形规格,连接时注意气流方向。
        6、在巷道内应悬挂起来,做到平直、拉紧吊牢、逢环必挂、见坏必补、拐弯缓慢、排除积水,以利降低阻力。(修补方法:将破损处洗净凉干,用胶水处理)
